Die Schutzbereiche im Bad: Leuchten sicher installieren

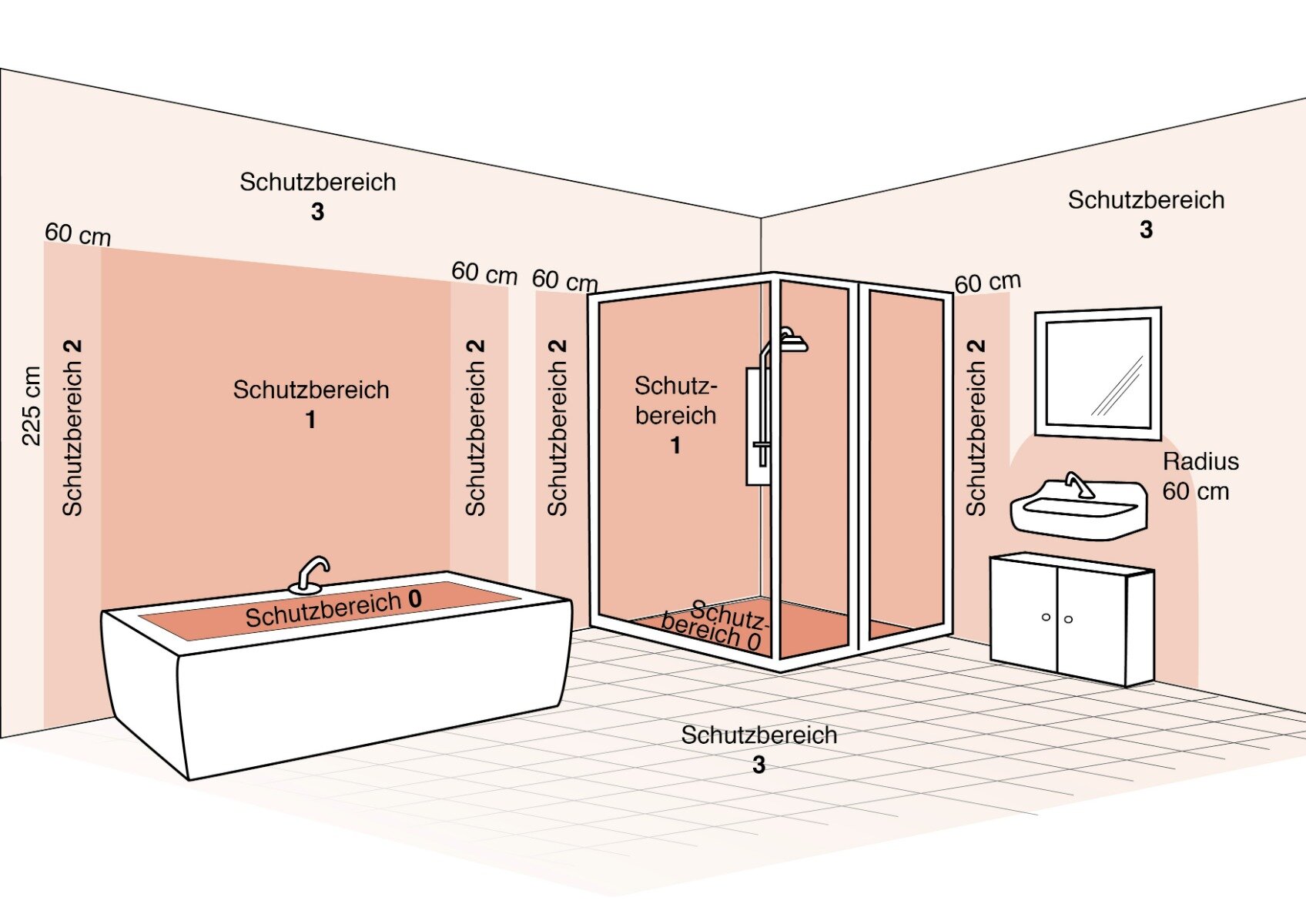

Die Schutzbereiche im Bad © Lampe.de

Je nach Montageort müssen Badleuchten besondere Sicherheitsanforderungen erfüllen. Dazu gehören beispielsweise eine geeignete IP-Schutzart und die Einhaltung der geltenden Installationsvorschriften. Denn im Badezimmer treffen Wasser und Strom aufeinander. Damit die Beleuchtung nicht zum Sicherheitsrisiko wird, gelten für die Elektroinstallation besondere Vorschriften. Wir erklären die Schutzbereiche 0, 1 und 2 und zeigen, worauf du bei der Auswahl deiner Badleuchten achten solltest.

• Schutzbereich 0
• Schutzbereich 1
• Schutzbereich 2

Warum gibt es Schutzbereiche im Badezimmer?

Im Badezimmer kommen elektrische Geräte und Feuchtigkeit häufig miteinander in Kontakt. Gelangt Wasser in eine ungeeignete Leuchte oder Elektroinstallation, kann dies zu gefährlichen Stromschlägen führen.

Deshalb müssen Badleuchten je nach Montageort besondere Sicherheitsanforderungen erfüllen. Welche Regeln gelten, legt die DIN VDE 0100-701:2025-06 fest. Sie beschreibt die Anforderungen an elektrische Anlagen an Orten mit Badewanne oder Dusche.

Die Norm unterscheidet drei Schutzbereiche:

• Schutzbereich 0: Im Inneren der Badewanne oder Dusche sowie in definierten Bereichen bodengleicher Duschen

• Schutzbereich 1: Unmittelbar über und um die Badewanne oder Dusche

• Schutzbereich 2: Der angrenzende Bereich mit einem Abstand von üblicherweise 60 Zentimetern zu Bereich 1

Für jeden Bereich gelten besondere Anforderungen an die eingesetzten Leuchten, elektrischen Betriebsmittel und Installationsgeräte. Entscheidend sind unter anderem die IP-Schutzart, die elektrische Sicherheit und die Eignung für den jeweiligen Montageort.

Schutzbereich 0: Direkt in der Badewanne und Dusche

Der Schutzbereich 0 umfasst das Innere der Bade- oder Duschwanne. Hier besteht eine besonders hohe Gefahr durch den unmittelbaren Kontakt mit Wasser.

Auch bei bodengleichen Duschen ohne separate Duschwanne gibt es nach der aktuellen DIN VDE 0100-701:2025-06 einen entsprechend definierten Schutzbereich 0. Seine genaue Ausdehnung richtet sich nach der baulichen Situation und den Festlegungen der Norm.

Welche Anforderungen gelten für Leuchten im Schutzbereich 0?

Elektrische Betriebsmittel müssen für den Einsatz in diesem Bereich ausdrücklich geeignet sein. Für Leuchten gelten besonders strenge Anforderungen:

• Schutzart: Mindestens IPX7 zum Schutz gegen die Auswirkungen zeitweiligen Untertauchens.

• Spannungsversorgung: Betrieb ausschließlich mit geeigneter Schutzkleinspannung (SELV) gemäß den geltenden Normvorgaben.

• Produkteignung: Ausdrückliche Freigabe des Herstellers für die Installation im Schutzbereich 0.

Gewöhnliche 230-Volt-Badezimmerleuchten dürfen hier nicht installiert werden. Die erforderlichen Stromversorgungsgeräte, beispielsweise Transformatoren für Schutzkleinspannung, müssen entsprechend den normativen Vorgaben außerhalb der hierfür ausgeschlossenen Schutzbereiche angeordnet werden.

Schutzbereich 1: Über und unmittelbar an der Dusche oder Badewanne

Zum Schutzbereich 1 gehört insbesondere der Bereich unmittelbar über einer Bade- oder Duschwanne. Üblicherweise reicht dieser Bereich bis zu einer Höhe von 2,25 m über dem fertigen Fußboden. Befindet sich ein fest angebrachter Wasserauslass höher, kann sich die Begrenzung entsprechend verändern.

Bei Duschen ohne Wanne ist für die seitliche Ausdehnung grundsätzlich ein Abstand von 120 cm zum maßgeblichen festen Wasserauslass relevant. Die genaue Abgrenzung hängt jedoch von der Bauform, dem Einbauort und gegebenenfalls fest installierten Abtrennungen ab.

Welche IP-Schutzart benötigen Leuchten in Bereich 1?

Im Schutzbereich 1 müssen Leuchten grundsätzlich mindestens gegen Spritzwasser geschützt sein.

• IPX4: Schutz gegen Spritzwasser aus allen Richtungen

• IPX5: Schutz gegen Strahlwasser, sofern am Einbauort eine entsprechende Beanspruchung zu erwarten ist



Sind 230-Volt-Leuchten im Schutzbereich 1 erlaubt?

Ja, unter bestimmten Voraussetzungen. Die DIN VDE 0100-701:2025-06 ermöglicht im Schutzbereich 1 auch den Einsatz geeigneter Leuchten mit 230 Volt. Voraussetzung ist, dass diese elektrischen Verbrauchsmittel die besonderen Sicherheitsanforderungen der Norm erfüllen. Hierzu können unter anderem fest verbaute, nicht austauschbare Leuchtmittel gehören. Außerdem muss die Leuchte ausdrücklich für den vorgesehenen Montageort geeignet sein.

Eine Leuchte mit IP44 ist deshalb nicht automatisch für die Installation unmittelbar über der Dusche geeignet. Entscheidend ist, dass die Leuchte sämtliche Anforderungen des jeweiligen Montageorts erfüllt und der Hersteller ihre entsprechende Verwendung vorsieht.

Schutzbereich 2: Die erweiterte Schutzzone

Der Schutzbereich 2 schließt sich bei entsprechend ausgeführten Bade- und Duscheinrichtungen an den Schutzbereich 1 an. Er erstreckt sich seitlich in der Regel über weitere 60 cm und bis zu einer Höhe von 2,25 m über dem fertigen Fußboden. Auch hier können besondere bauliche Gegebenheiten die Abgrenzung beeinflussen.

Bei bodengleichen Duschen ohne Wanne gibt es grundsätzlich keinen zusätzlichen Schutzbereich 2. Stattdessen ist der größere Schutzbereich 1 zu berücksichtigen.

Welche Leuchten sind im Schutzbereich 2 erlaubt?

Für Badezimmerleuchten gilt grundsätzlich mindestens die Schutzart IPX4. Damit sind sie gegen Spritzwasser geschützt.

Ist am Einbauort mit Strahlwasser zu rechnen, kann eine höhere Schutzart wie IPX5 erforderlich sein. In diesem Bereich lassen sich zahlreiche geeignete Badleuchten einsetzen, beispielsweise:

• Deckenleuchten mit ausreichendem Spritzwasserschutz

• Geeignete LED-Einbauleuchten

• Feuchtraumgeeignete Wandleuchten

• Andere ausdrücklich für den Montageort vorgesehene Leuchten

Auch im Schutzbereich 2 reicht die IP-Schutzart allein nicht aus, um die Zulässigkeit eines elektrischen Betriebsmittels zu beurteilen. Die vollständigen Anforderungen der Elektroinstallation müssen eingehalten werden.

Außerhalb der Schutzbereiche: Mehr Freiheit bei der Beleuchtung

Außerhalb der Schutzbereiche 0, 1 und 2 ist die Auswahl geeigneter Badezimmerleuchten meist größer. Hier kannst du z. B. dekorative Deckenleuchten, Wandleuchten oder Spiegelbeleuchtungen einsetzen, sofern sie für die Umgebungsbedingungen geeignet sind.

Eine bestimmte IP-Schutzart ist nicht allein deshalb erforderlich, weil eine Leuchte im Badezimmer installiert wird. Entscheidend ist vielmehr, ob an ihrem Montageort mit

• Feuchtigkeit,

• Tropf-,

• Spritz- oder

• Strahlwasser zu rechnen ist.

So kann in einem ausreichend trockenen Bereich eine Leuchte ohne besonderen Wasserschutz geeignet sein. In unmittelbarer Nähe eines Waschbeckens oder an anderen Stellen mit regelmäßiger Spritzwasserbelastung kann hingegen eine höhere Schutzart sinnvoll oder notwendig sein.
